Máy đo góc tiếp xúc

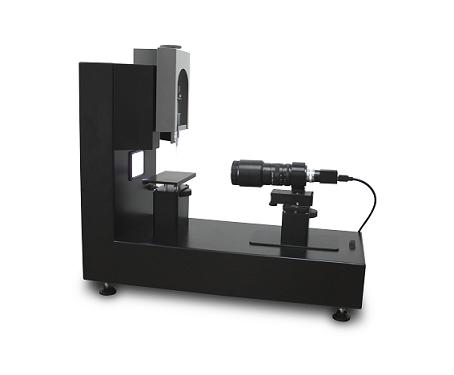

Máy đo góc tiếp xúc, Phoenix-MT (M) của nhà sản xuất SEO – Hàn Quốc là thiết bị phân tích góc tiếp xúc tiên tiến nhất với khả năng kiểm soát hoàn toàn thể tích giọt lỏng thông qua phần mềm.
Phoenix-MT (M) thiết kế với hệ thống kiểm soát 01 giọt, dạng thủ công với tính năng đo góc tiếp xúc tĩnh.
Góc tiếp xúc là gì?
Góc tiếp xúc được dùng rộng rãi trong việc đánh giá tính kỵ nước của bề mặt do sự tiện lợi của phương pháp đo, chính vì vậy, góc tiếp xúc được xem như là thông số chính trong các mô hình tính toán để đánh giá lực bề mặt của các chất.
Các lĩnh vực nào cần dùng máy đo góc tiếp xúc giọt nước?
Mối quan hệ giữ lực tương tác bề mặt bong bóng và góc tiếp xuc đối với giọt nước sẽ được dùng trong nhiều nghành công nghiệp và các quy trình kỹ thuật như tuyển nổi ( flotaiton), công nghiệp gốm (ceramic), hệ thống polyme hoạt tính bề mặt ( polymer-surfactant systems), hệ thống sinh hóa (biologycal systems), những nơi mà việc đánh giá tính kỵ nước của bề mặt là cần thiết.
Phép đo góc tiếp xúc với máy phoenix-MT(M)
Góc tiếp xúc là đối tượng để phân tích sai số tùy thuộc vào phương pháp đo, thiết bị và kỹ năng hoặc kiến thức của người đo.
Với máy phoenix-MT (M), người vận hành kiểm tra mẫu thông qua 3 giới hạn góc cơ bản làm chuẩn: góc 30 độ hoặc 60 độ hoặc góc 120 độ. Tùy thuộc vào từng mẫu cụ thể mà khách hàng lựa chọn 1 trong 3 giới hạn góc trên để kiểm tra bề mặt của sản phẩm.
Với mỗi góc được lựa chọn đo, khách hàng tinh chỉnh hình ảnh sao cho thu được hình ảnh sắc nét nhất của góc tại 30 độ hay 60 độ hay 120 độ và sau đó tiến hành đo mẫu.
Tính năng máy đo góc tiếp xúc phoenix
Seri Phoenix được thiết kế cho các ứng dụng linh hoạt của phòng thí nghiệm và sản xuất theo phương pháp giọt lỏng tiếp xúc (Sessile Drop) và giọt lỏng treo (Pendent Drop). Hệ thống quang học được thiết kế để giảm thiểu sự phân tán ánh sáng.
Dung dịch mẫu được phân phối chính xác theo kiểu thủ công, bán tự động hoặc tự động bởi hệ thống động cơ bước ( Step motor). Bàn di mẫu cho phép di chuyển chính xác theo trục X, Y và Z để tăng cường độ mịn của hình ảnh. Dòng phoenix được chia ra làm 3 model sau:
+ Dòng thủ công, đo góc tiếp xúc tĩnh: Model phoenix-MT (M)
+ Dòng bán tự động, đo góc tiếp xúc tính và góc tiếp xúc động: Phoenix -MT(A)
+ Dòng tự động, đo góc tiếp xúc tính và góc tiếp xúc động: phoenix-MT(T)
Thông tin kỹ thuật phoenix -MT (M)
– Điều khiển chính xác thể tích giọt nước ở mức 1 micro lít.
– Tăng cường độ chính xác và độ lặp lại cao bằng cách loại bỏ lỗi của người sử dụng.
– Đo góc tiếp xúc tĩnh/động
– Phân tích hình ảnh tự động hoặc thủ công
– Tự động tính toán sức căng bề mặt và lực bám dính theo Pendent Drop.
– Chức năng so sánh dữ liệu, xuất dữ liệu dạng Excell.
– Kích thước máy: 620 x 260 x 500 mm
-Kích thước mẫu tối đa: 400mm(W) x 150 mm(H) x ∞ mm (D)
– Độ phóng đại ống kính camera: 12 x zoom lens, USB 3.0 type digital CMOS camera
– Thang đo : 0-1800
+ Độ chính xác: ±0.10
– Độ phân giải hình: 640x 480 Pixel
– Tốc độ đo tối đa: 84 frame/giây
– Nguồn sáng : White LED
– Hệ thống máy tương thích hệ Window XP /Window 7/Window 8
– Nguồn 220V, 50/60 Hz
Bảo hành
Máy đo góc tiếp xúc được bảo hành 12 tháng cho máy chính do lỗi của nhà sản xuất tính từ ngày bàn giao và nghiệm thu.
Lưu ý: Để sử dụng thiết bị, khách hàng cần chuẩn bị một máy tính với cấu hình phù hợp
